Vakuumhebegerät für den Einsatz auf der Baustelle mit elektromotorischer Dreh- und hydraulischer Schwenkfunktion

2-Kreissystem

  • 2 unabhängige Vakuumkreise, jeder Vakuumkreis mit 2-facher Sicherheit und integriertem Reservevakuum
  • für den Einsatz auf Baustellen nach DIN EN 13155

Einsatz

Handling von Flachglas und Fensterelementen. Die zu verarbeitenden Elemente müssen an den Saugflächen luftundurchlässig sein, eine ebene und saubere Oberfläche aufweisen und dürfen nicht mit einer Schutzfolie belegt sein.

Hebezeug

  • Autokran, Minikran

Befestigung

  • am Kranhaken

Beschreibung

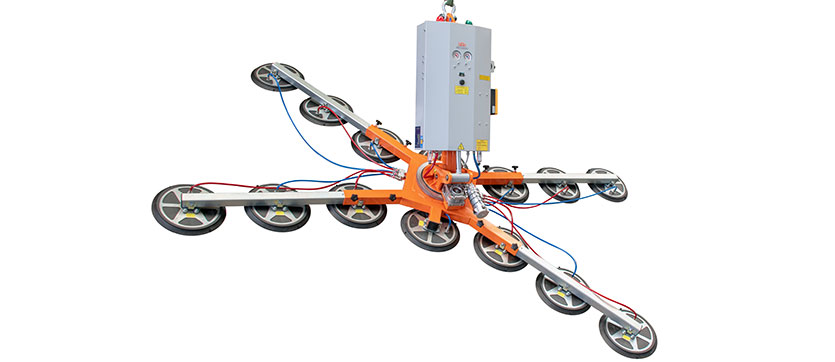

Das vakuumbasierte Lastaufnahmemittel OKTOPUS® GL-M 1400 ist zum Handling von großformatigen Glasscheiben und Fensterelementen bis zu einem Gewicht von maximal 1.400 kg konzipiert. Es ist mit einem 2-Kreis Vakuumsystem für den Einsatz auf Baustellen nach DIN EN 13155 ausgestattet. Die Lastaufnahmeöse des Gerätes ermöglicht das Einhängen in ein vorhandenes (kundenseitiges) Hebezeug. Der Saugrahmen kann elektromotorisch um 360° endlos gedreht und um 90° hydraulisch geschwenkt werden.
Die Bedienung mittels Kabelfernsteuerung (optional Funkfernsteuerung) und die ergonomisch angeordneten Anzeige- und Signaleinrichtung gestatten ein komfortables Positionieren und Bewegen der Last.
Die elektrisch betriebene Vakuumpumpe wird durch ein 24 V DC Batteriesystem mit Energie versorgt. Optische und akustische Signaleinrichtungen informieren über Abweichungen vom Sollzustand. Selbst bei Totalausfall der Energieversorgung wird das Vakuum in jedem Sauger noch mindestens 5 Minuten gehalten. Somit ist das sichere Absetzen der Last jederzeit gewährleistet.

Die integrierte Abblaseinrichtung erleichtert und beschleunigt das Lösen angesaugter Gläser.


  • Gerät / Saugerausstattungmaximale Tragfähigkeit
    6 Sauger ∅ 400 mmbis 600 kg (Flachglas)
    10 Sauger ∅ 400 mmbis 1.000 kg (Flachglas)
    14 Sauger ∅ 400 mmbis 1.400 kg (Flachglas)
  • Eigengewichtje nach Ausstattung ca. 185 kg - 250 kg
    Sauger14 Stk. Ø 400 mm
    Saugrahmen1.400 mm x 1.053 mm mit 6 Saugern, Tragfähigkeit bis 600 kg
    2.300 mm x 1.473 mm mit 10 Saugern, Tragfähigkeit bis 1.000 kg
    3.200 mm x 1.893 mm mit 14 Saugern, Tragfähigkeit bis 1.400 kg
    Vakuumerzeugungelektrische Vakuumpumpe
    BedienungKabelfernsteuerung (5 m)
    Vakuumsystem2 Kreis für Baustellenbetrieb
    Nenndruck Pneumatik-0,65 bar bis -0,73 bar
    Stromversorgung24 V DC Akku
    Optionale AusstattungFunkfernsteuerung
    Zubehör- Technische Dokumentation
    - integriertes Ladegerät
    - Transportgestell
    Bewegungen
    Heben bzw. Senkendurch den Kranhaken
    Drehen horizontalim Kranhaken, manuell 360°
    Drehen des Saugrahmenselektromotorisch 360°
    Schwenken des Saugrahmenshydraulisch 90°

Legende

  • Krananbaugerät
  • Minikranmanipulator
  • Stapleranbaugerät
  • für ebene Scheiben
  • für gebogene Scheiben
  • Drehen 360°
  • Drehen 90°/95°
  • Schwenken um die horizontale Achse
  • Schwenken um die vertikale Achse (Kippen)
  • teleskopierb. Ausleger/ Kranarm/Hubsäule
  • Bedienteil am Gerät / Kabelfernsteuerung
  • Funkfernbedienung
  • manuelle Bedienung
  • Netzstrom
  • Batterie
